北京清華長庚醫院12月25日電（通訊員 黃詩燁 李浩偉）近日，北京清華長庚醫院骨科運動醫學中心創傷骨科，首次為一名患者實施了混合現實導航下的髖臼、骨盆骨折經皮微創固定手術。清華長庚骨科運動醫學中心創傷骨科團隊聯合清華大學生物醫學工程系王廣志教授團隊，完成了混合現實引導下術中精準目標定位、三維目標精準重建、3D Slicer-AR高性能術中協作導航系統開發等技術攻關，將虛擬的三維圖像與真實的手術場景相結合，使醫生可以在手術過程中“看到”骨折的具體情況，解決了手術中定位、配準、渲染、多軟件平臺交互等一系列難題，提高了手術的效率和安全性。這項技術為骨盆骨折患者提供了一種更加微創、精準、高效的治療方案。
本次手術患者20歲，騎電動車時不幸發生車禍，導致其右側髖部、左側踝關節疼痛，隨后來到北京清華長庚醫院急診就診。經檢查，患者被診斷為右側髖臼骨折、右側髂骨骨折、左側踝關節骨折。

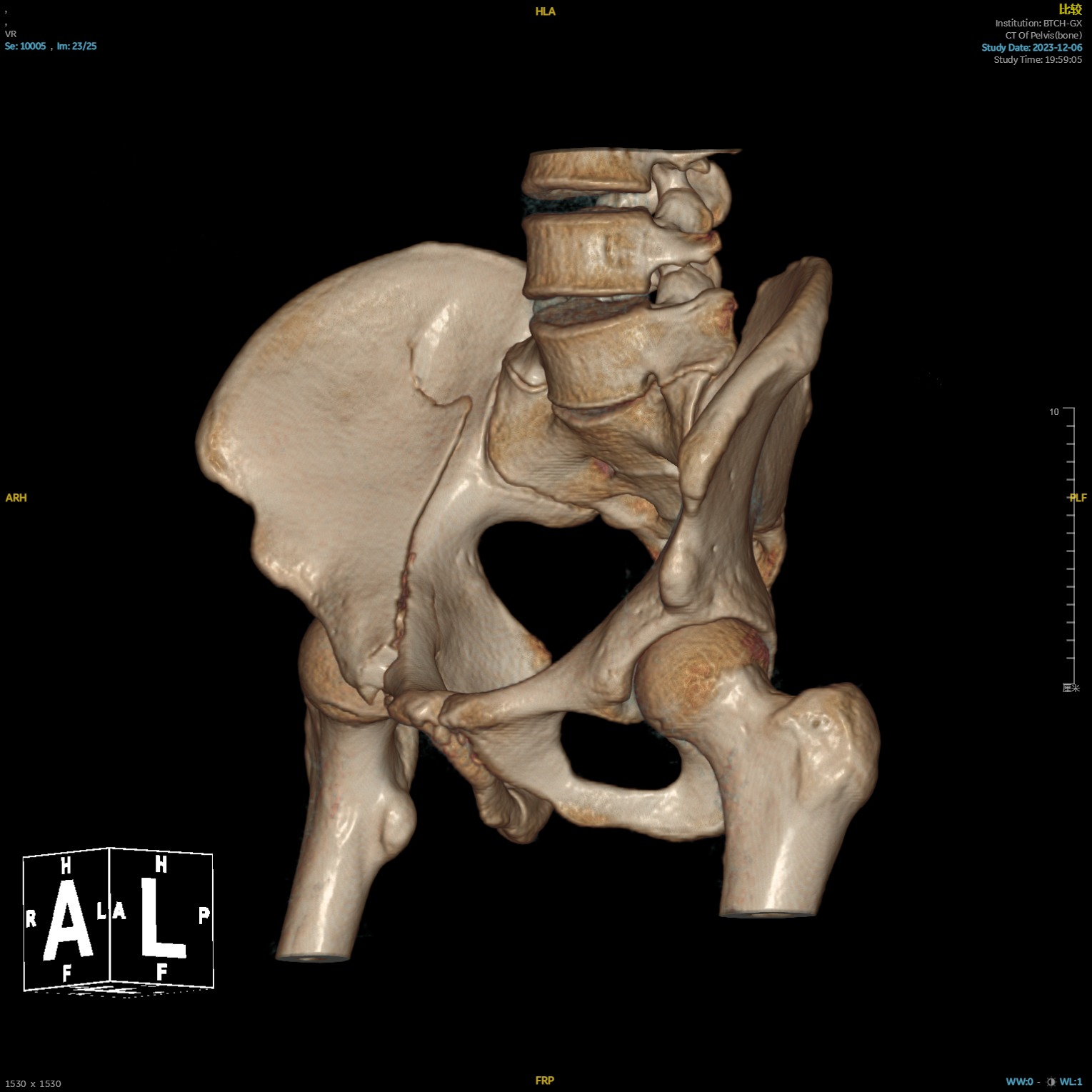

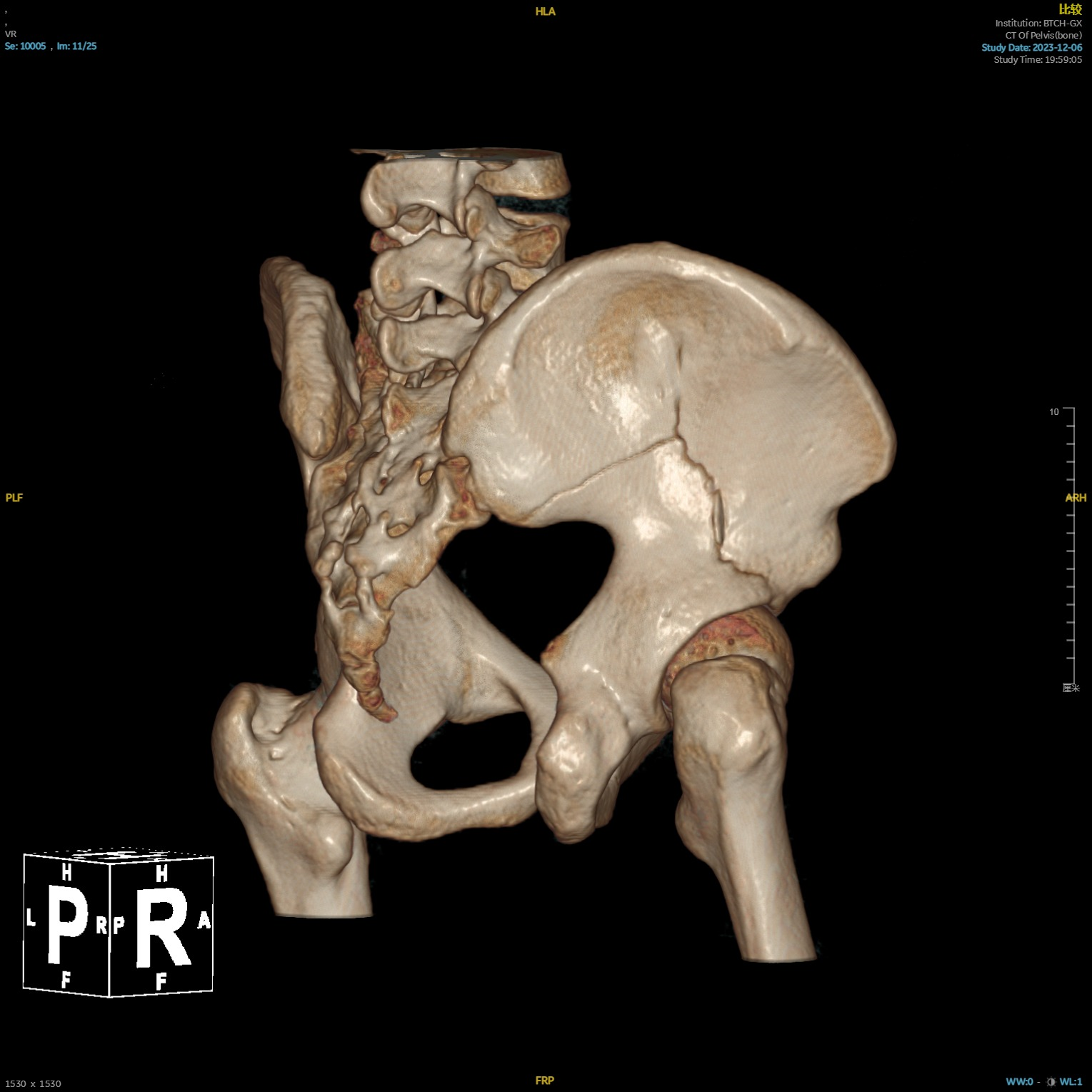

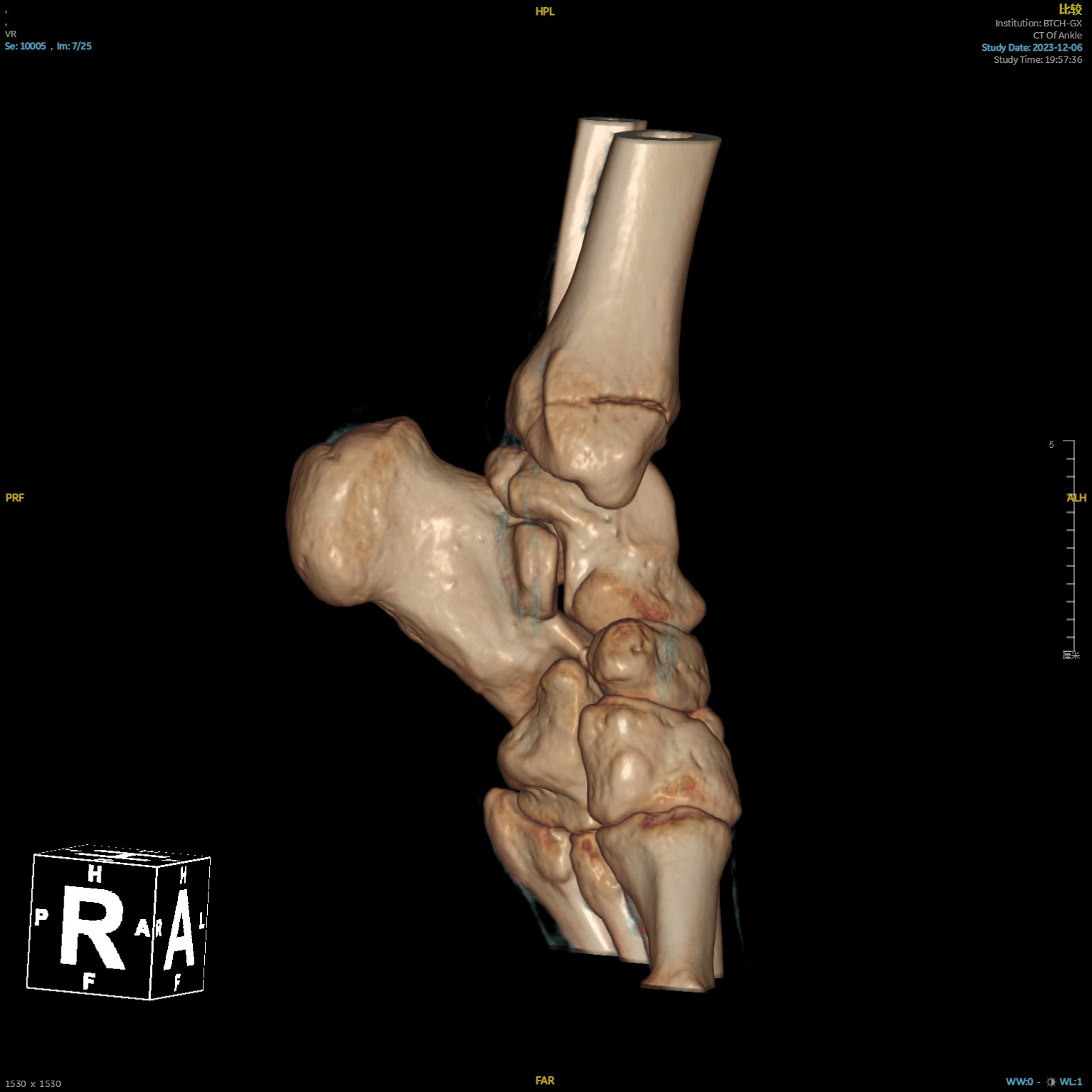

患者多處骨折影像資料
髖臼骨折是一種高能量所致的復雜損傷, 因其創傷重、關節不穩定，髖臼骨折位置深、周圍解剖結構復雜、不容易進行復位操作，手術出血多，也往往被譽為創傷骨科治療的“皇冠”。盡管本例患者其骨折移位不大，但劇烈的疼痛導致他不得不臥床休養，給生活帶來極大不便，長期臥床也會帶來諸如肺部感染、深靜脈血栓、肺栓塞、肌肉疼痛、僵硬、萎縮等一系列并發癥。為了減輕患者的痛苦、盡可能避免并發癥的發生，幫助其盡早恢復行動能力，北京清華長庚醫院創傷骨科團隊最終擬訂了經皮微創手術固定骨盆、髖臼骨折的手術方案。
傳統的髖臼、骨盆骨折手術治療方案是需采用前、后聯合入路，分兩次手術進行，其手術時間長、創傷大、出血多、風險高、恢復慢、并發癥多。清華長庚創傷骨科團隊此次開展的經皮微創骨盆內固定術，是要在避開周圍密集的血管、神經的基礎上，精密設計螺釘?shù)闹萌胪ǖ溃蛊渥咝性讵M窄的骨性通道中間并且垂直于骨折平面，從而發揮最好的治療效果。而在手術過程中，如果能夠透過患者的皮膚和肌肉讓醫生“看到”患者的骨折情況，從而精準定位螺釘?shù)奈恢煤头较颍盎使凇彪y題將迎刃而解。

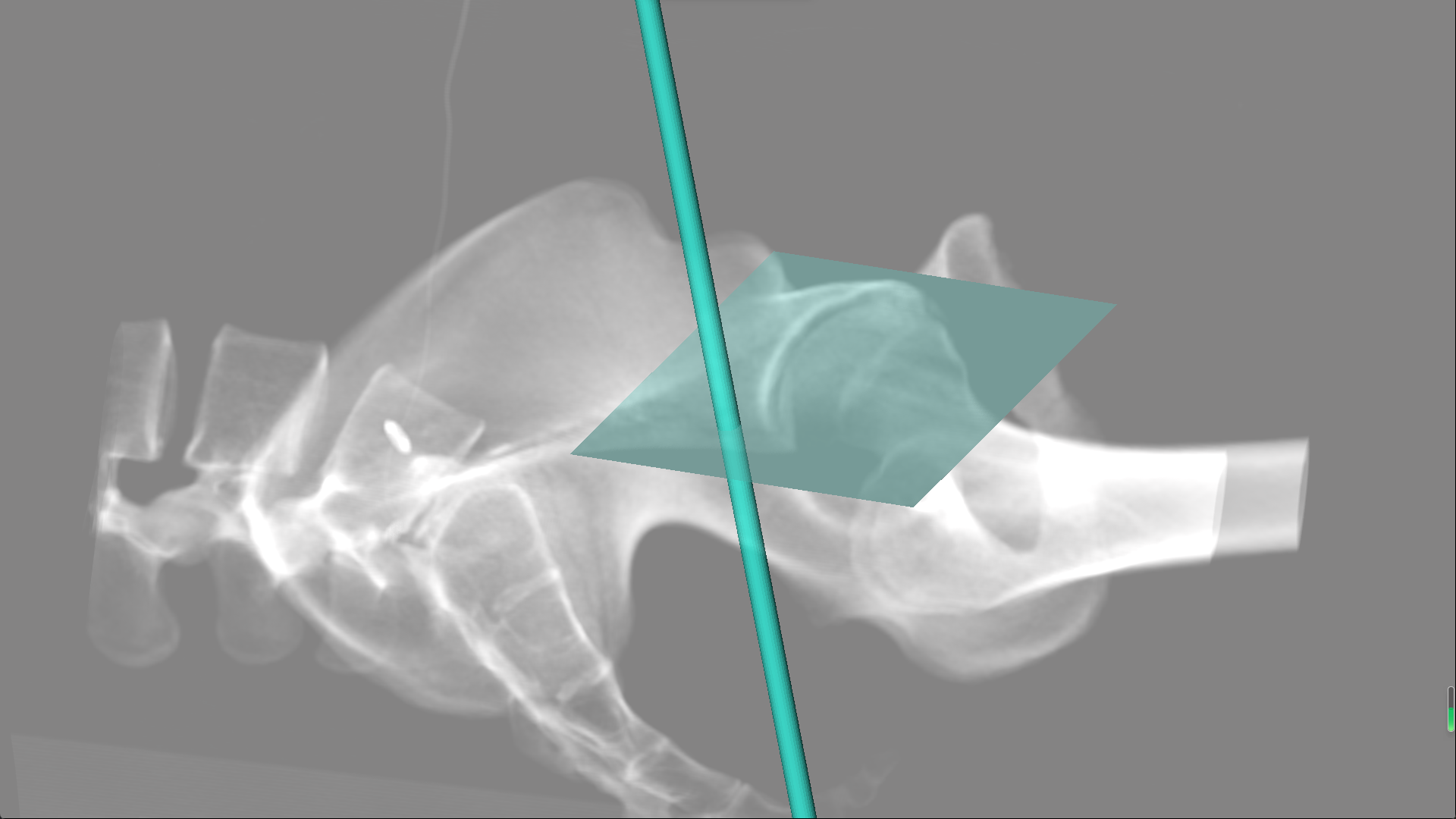

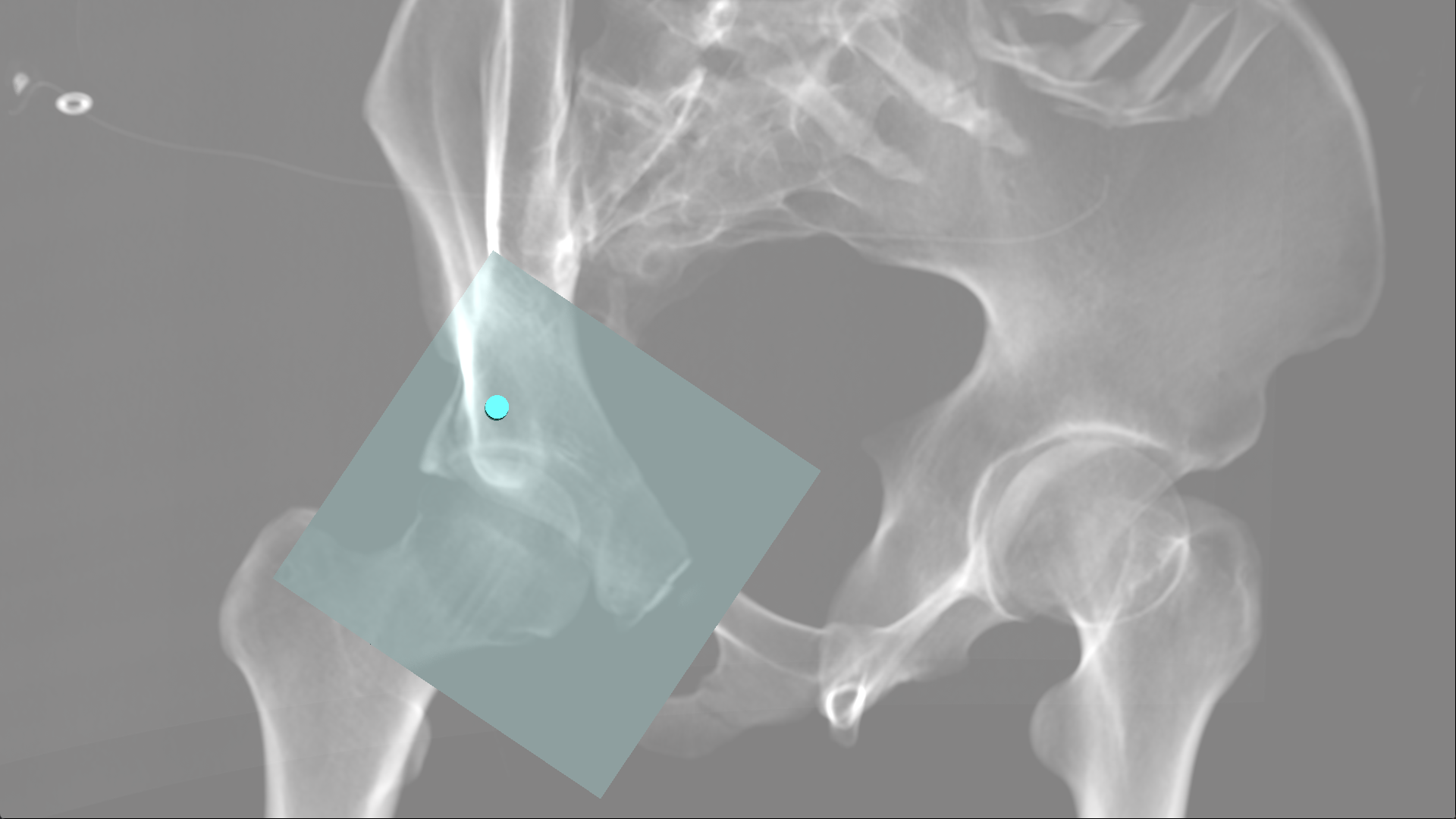

針對患者的骨折位置專門為其設計的螺釘通道
創傷骨科團隊決定使用與清華大學王廣志教授團隊共同研發的混合現實骨折修復定位導航系統，借助這套系統可實現術中可視化術前影像與規劃手術入路、輔助術中C形臂擺位，減少術中透視次數，從而減少手術輻射劑量，保證手術的精確實施。

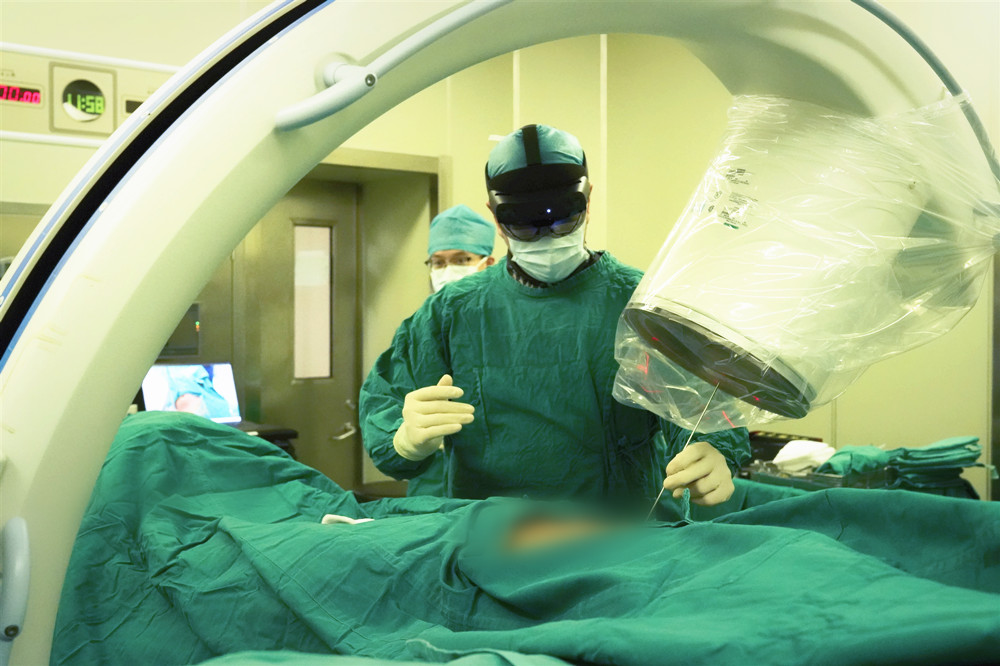

在潘勇衛主任醫師的指導下，創傷骨科團隊在術前對患者的髖臼骨折影像進行了討論分析，并根據骨折情況進行了特異性手術規劃，為患者設計螺釘通路。在手術執行過程中，趙喆副主任醫師通過該設備實現在手術中全程“看到”術前重建的骨盆影像、骨折位置和規劃螺釘置入的位置與姿態，并且通過提示信息指導術中C形臂擺位，在透視下精確地置入了兩枚術前規劃好的螺釘。患者術后復查的X線與CT影像均顯示骨折復位和固定良好，且手術切口僅有不到3cm。

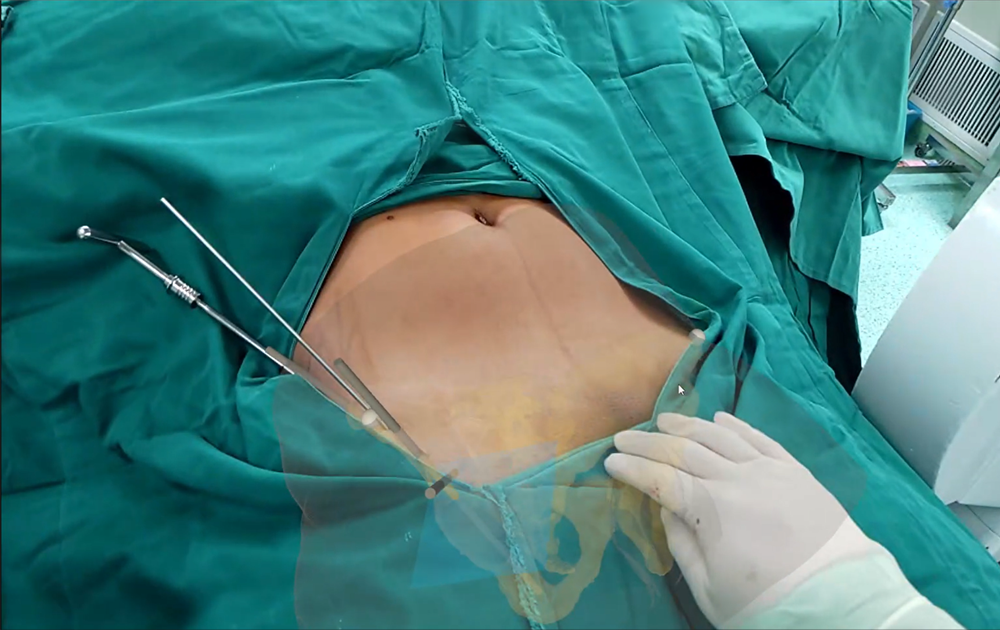

手術過程中通過混合現實設備觀察到的螺釘和骨折位置
混合現實（Mixed Reality，MR）是一種可以在真實空間顯示虛擬物體的技術，將真實世界和虛擬世界混合在一起，頭顯通過重新繪制現實世界，再疊加虛擬信息，使虛擬信息能夠與重繪的現實世界進行交互，實現虛擬與真實之間的部分保留、自由切換。通過將術前影像與規劃內容顯示在手術區域，讓醫生直觀理解即將執行的手術過程與手術目標，在術中可以在患者身體原位精確顯示骨折狀態和術前規劃內容，引導術中透視設備擺位，并大量減少手術輻射劑量，提升手術效率的同時，也提高了手術的精確性和安全性。北京清華長庚骨科運動醫學中心創傷骨科團隊與清華大學王廣志教授團隊對此類課題的相關研究已發表多篇SCI期刊與會議論文。（編輯 實習生萬恒易 韓冬野）

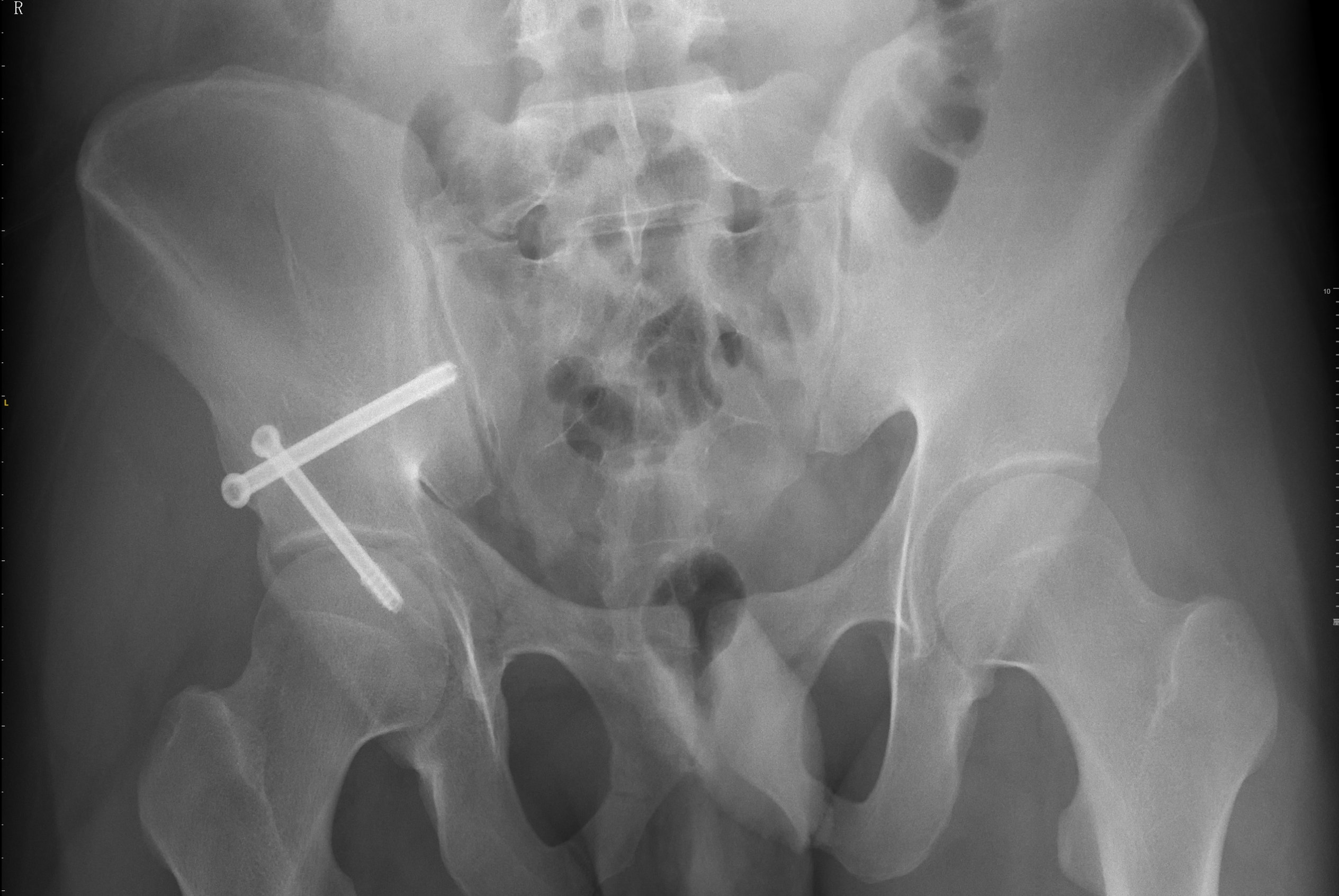

術后復查的X線片顯示骨折復位和固定良好
新聞鏈接：
課題組近期相關文獻
Martin-Gomez, A. #, Li, H. #, Song, T., Yang, S., Wang, G., Ding, H., ... & Armand, M. (2023). STTAR: surgical tool tracking using off-the-shelf augmented reality head-mounted displays. IEEE Transactions on Visualization and Computer Graphics.
Li, H., Yang, Y., Ji, Y., Peng, W., Martin-Gomez, A., Yan, W., ... & Wang, G. (2023, October). 3D Slicer-AR-Bridge: 3D Slicer AR Connection for Medical Image Visualization and Interaction with AR-HMD. In 2023 IEEE International Symposium on Mixed and Augmented Reality Adjunct (ISMAR-Adjunct) (pp. 399-404). IEEE.
Li, H., Yan, W., Liu, D., Qian, L., Yang, Y., Liu, Y., ... & Wang, G. (2023). Evd surgical guidance with retro-reflective tool tracking and spatial reconstruction using head-mounted augmented reality device. arXiv preprint arXiv:2306.15490.
本工作受到Medivis, Inc.的國際橫向課題支持。
