6月2日在《健康報》上發表了一篇名為《康復機器人讓中風患者不再“劃圈走”》的文章，文章報道了北京清華長庚醫院康復醫學科潘鈺主任團隊和清華大學醫學院洪波教授團隊聯合研發的集腦電、肌電和眼動信號多模態足踝康復機器人，將讓患者的足踝和步行功能得到更高質量的康復。文章引起讀者們的熱烈反響，現小編分享給大家，趕快一起學習一下吧！
原文呈現

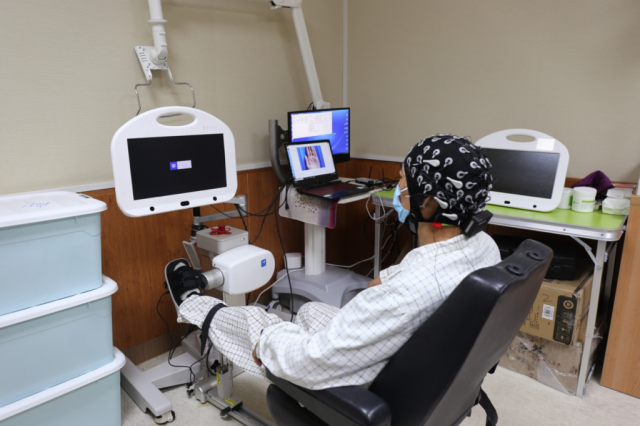

患者正在利用多模態足踝康復機器人進行康復治療
在腦卒中（中風）患者中，因足踝功能障礙而走路“劃圈”的患者不在少數。北京清華長庚醫院潘鈺主任團隊和清華大學醫學院洪波教授團隊聯合研發的集腦電、肌電和眼動信號多模態足踝康復機器人，融合了人機交互、腦機接口、人-機-電融合與智能控制等關鍵技術，轉化應用于臨床后，將讓這類患者的足踝和步行功能得到更高質量的康復。
在人類的大腦皮層中，支配手和腳的神經細胞分布最為廣泛，因而當腦卒中等疾病發生后，患者手腳功能常常受累。腦卒中是導致殘疾的重大疾病之一。調查顯示，腦卒中后，80%的患者會出現步行和下肢功能障礙，部分患者康復療效不佳，這嚴重影響了患者的生活質量。
相對于上肢運動康復產品設備而言，目前研究發現的足踝康復器具設備較少。臨床常用的有足踝矯形器和功能性電刺激等。但由于足踝康復難度較高，這些方法普遍康復效率低、康復效果療效有限。發展新型康復治療技術以縮短康復療程和提高療效發展新型足踝功能康復治療技術以提高腦卒中康復療效，是全世界各國科學家的重要科學研究任務和目標。
腦機接口足踝踝關節康復機器人全新的研發理念
眾所周知，人類我們的大腦非常嬌嫩，當出現缺血缺氧等狀態時，腦細胞會在短時間內快速死亡。然而我們的大腦也有一個應對損傷的代償方式方式，當一部分腦細胞死亡后，其他腦細胞會建立新的突觸連接，形成新的重建神經網絡，實現對原有功能的代償。這就是人們常說的“大腦重塑”。
在腦卒中患者的康復治療中，以足踝康復為例，大量的外界刺激和康復治療，其目的不僅是讓足踝局部的肌肉、神經恢復到正常狀態，更是希望借助把足踝的運動反饋給大腦，促進大腦對足踝相關運動指揮功能的神經重塑。畢竟發生功能障礙的“病根”在大腦。
然而通過足踝運動和神經反饋機制讓大腦重塑，這種“自下而上”的治療思路，康復周期長，治療效果也難不令人滿意。那么，有沒有可能從病根出發，直接促進大腦重塑，進而完成足踝功能的康復呢？
清華大學醫學院生物醫學工程系洪波團隊，多年來一直專注于神經網絡和腦機接口的研究，潘鈺教授提出這一全新的康復設想后，兩個團隊一拍即合，在北京市自然科學基金-海淀聯合創新基金的支持下開始了合作研究。
要讓康復機器人“知道”患者“想動”
在這套康復系統研發中，最難的是要讓康復機器人“知道”患者“想動”。潘鈺教授介紹，在新的康復治療中，首先要訓練患者努力想讓自己的足踝運動，讓大腦重塑建立新的神經網絡指揮足踝運動。與此同時收集患者的神經網絡信號，通過腦機接口解讀后，傳遞給足踝康復外接機器人，由足踝康復機器人協助患者足踝運動。經過多次上百次反復重復操作訓練后，大腦就實現了神經功能重塑，腦卒中患者能更有效控制和支配癱瘓的足踝進行運動，完成偏癱足下垂康復，改善“劃圈”步態。
清華大學醫學院洪波教授團隊在神經網絡和腦機接口的研究方面，已經積累了豐富經驗。但在這項研究中，他們依然遇到了新的挑戰。在大腦中，下肢運動皮層位置較深，踝關節運動想象腦電信號強度弱，要想在眾多腦電信號中準確捕捉到踝關節運動想象信號非常困難，為此，團隊反復摸索逐漸確立了踝關節運動腦電信號解碼方法。其次，腦卒中患者因腦損傷病變位置大小不同，其腦電信號在康復過程中建立的代償機制，與正常人不同有一定差異，因而建立個體化腦機接口訓練方案也是個挑戰。最后，高效解析足踝主動意圖信號，通過腦機接口準確轉達給足踝關節康復機器人，實現良好的反饋是實現神經功能重塑的關鍵技術。
北京清華長庚醫院潘鈺主任介紹，在整個康復系統建立的過程中， 康復設備開發環節由兩家科技公司 完成。一家主要負責多模態足踝康 復機器人開發和系統構建，另一家完成腦機接口系統開發。最終，系統不僅可以通過腦電信號控制足踝 康復機器人，還可通過肌電和眼動信 號提供多信息互動反饋，融合多種人 體生理信息，構建了新型人機交互康 復機器人訓練平臺。
在這一系統的研發過程中，幾個 團隊共同研發了支持無線互聯的足 踝康復機器人柔性動力的人機交互 組件，開發了足踝關節運動功能實施 在線評定算法與軟件平臺，研發了可 穿戴式主動肌與拮抗肌雙通道生物 反饋模塊組件，建立了基于視覺跟蹤 的注意力與主動運動意愿監測硬件 平臺。
在便攜式腦電信號采集設備和 腦電信號無線傳輸技術方面，團隊研 制了新型電極帽、便攜式無線腦電放 大器。完成了納米絲織電極設計，形成佩戴方便 、舒適度高 、信號質 量好的新型電極帽。通過 WiFi 無線通信 技術，完成腦電信號的無線發送，并 實現了整合前端放大與無線信號傳 輸技術的便攜式腦電信號采集設備 研發。在踝足運動意圖識別的腦機 接口數據模型方面，通過分類器設 計 、優化訓練策略及流程 ，實現了快速 、精準運動 意圖的識別 ，在線自適應的特征提取和目標檢測算法，正確 率達到 80%以上。
腦機接口踝足康復機器人給患者帶來更優療效
腦機接口踝足康復機器人到底能 給患者康復帶來多少積極影響呢? 潘鈺主任表示，腦卒中后踝關節功能障 礙患者進行腦機接口康復機器人輔助 訓練后，下肢運動功能及踝周肌肉力 量恢復明顯，實驗效果良好。
客觀評價顯示，腦機接口足踝康 復機器人可顯著改善患者踝關節主動關節活動度、背屈和跖屈肌力、下 肢功能評分、平衡功能和日常生活能 力。和傳統康復訓練相比，腦機接口 足踝康復機器人訓練進一步改善了腦卒中患者足踝痙攣，提示新型康復 訓練技術提高了患者神經控制能力。前期研究還發現，對于發病早期 、具備良好言語和認知功能 、能良好溝通和執行訓練的腦卒中患者，其神經重塑機會會大大增多，通過 20 天的強化訓練，足下垂和“劃圈”步態有效改善，不僅提高了康復療效，也縮短了康復治療時間，促進患者早日回歸家庭和社會。
課題組通過功能磁共振和腦電圖定量研究發現，腦機接口足踝康復機器人實現了全腦網絡神經功能重塑， 進一步證實了科學家們的科學假設， 為今后的臨床應用奠定了基礎。
今后，這一系列研究成果不僅能應用到腦卒中 、脊髓損傷 、兒童腦癱等原因?qū)е碌淖沲坠δ苁芟藁颊呖祻?fù)中，腦機接口 、肌電和眼動反饋等技術還可應用于認知、語言、吞咽等 康復領域。下一步，除了努力推進研 發成果向臨床轉化，團隊還希望建立 和推廣腦機接口和康復機器人的標 準化治療方案和技術路徑，以便讓智 能康復技術規范化發展，并惠及更廣泛人群。
